Klapa rewizyjna przeciwpożarowa EI120 600x600 mm – System F5 BMW

Klapa rewizyjna przeciwpożarowa System F5 BMW 600x600 mm o odporności ogniowej EI120 przeznaczona jest do montażu w ścianach masywnych wymagających wysokiego poziomu ochrony przeciwpożarowej.

Klapa umożliwia wygodny dostęp do instalacji technicznych, przewodów oraz szachtów instalacyjnych, zachowując wymaganą odporność ogniową przegrody przy prawidłowym montażu zgodnym z dokumentacją producenta.

Opis produktu

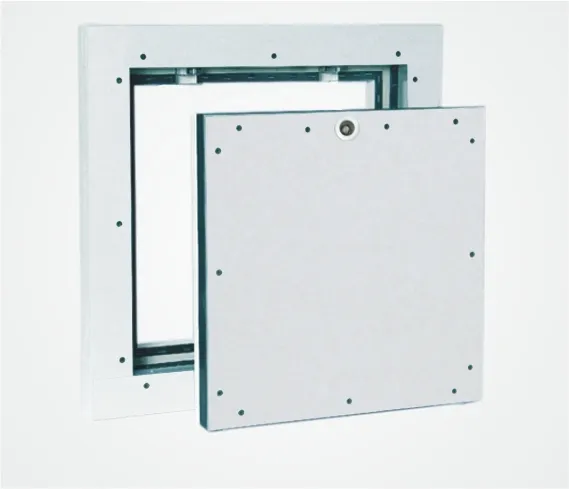

Klapa rewizyjna System F5 BMW EI120 wykonana jest z wytrzymałych profili aluminiowych oraz wkładki z ognioodpornej płyty gipsowo-kartonowej typu DF (GKF) o grubości 40 mm.

Rama zewnętrzna i rama skrzydła składają się z czterech elementów połączonych specjalną metodą spawania. Tylne obłożenie przeciwpożarowe stanowi dodatkowy element konstrukcji zapewniający wymagane właściwości ogniowe.

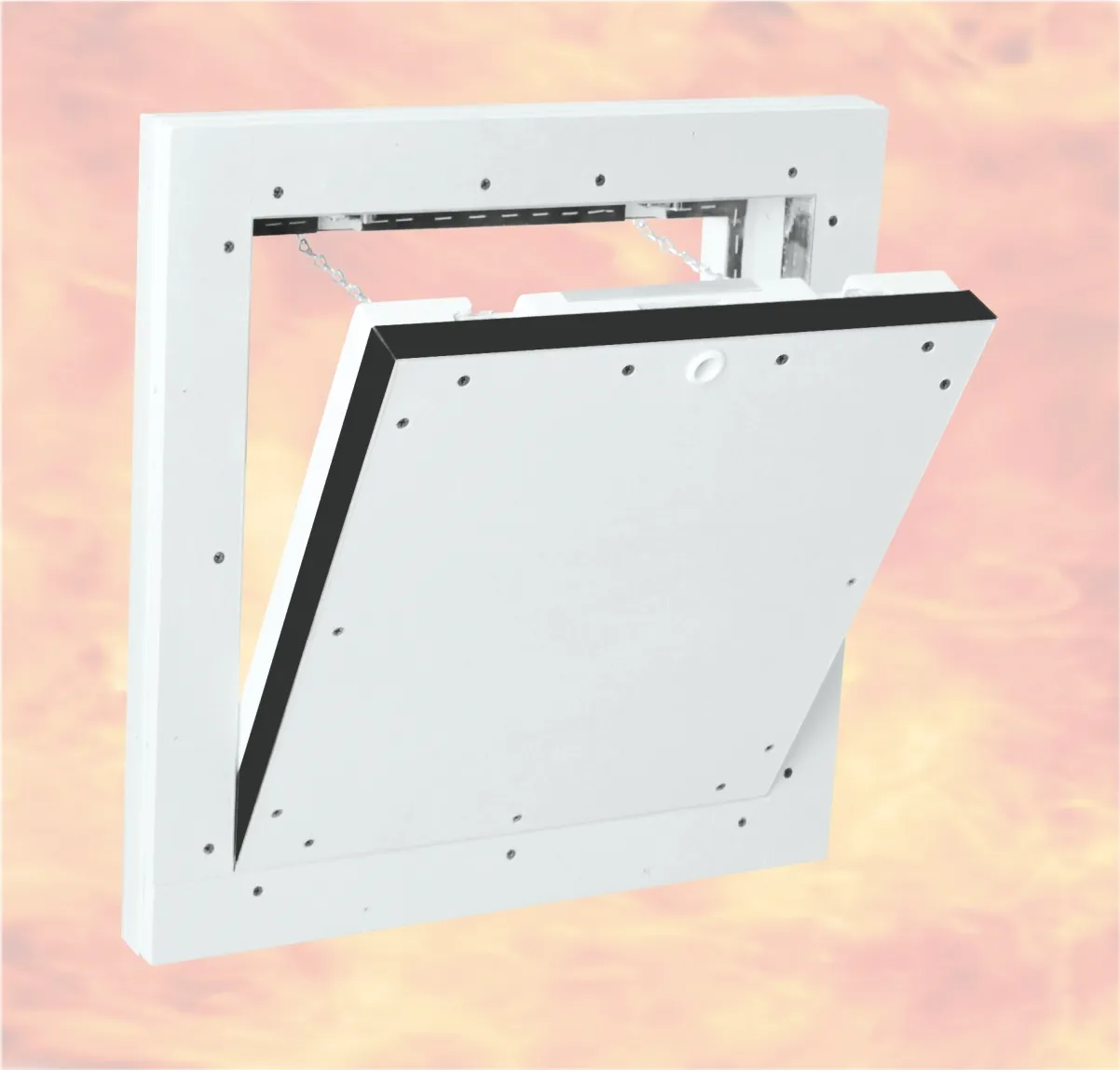

Klapa wyposażona jest w dwa zabezpieczenia przed przypadkowym wypadnięciem skrzydła w postaci łańcuszków, które należy ponownie zamocować po każdym otwarciu.

Pomiędzy ramą a skrzydłem znajduje się szczelina o szerokości 1,5 mm, wypełniona na całym obwodzie piankową uszczelką przeciwpożarową.

Dwa ukryte zamki zapadkowe umożliwiają otwieranie klapy poprzez naciśnięcie jej powierzchni, zapewniając wygodną obsługę i estetyczny wygląd.

Zakres zastosowania

Klapa rewizyjna przeciwpożarowa EI120 przeznaczona jest do montażu w ścianach masywnych o wymaganej odporności ogniowej EI120, zgodnie z dokumentacją techniczną producenta.

Produkt znajduje zastosowanie w:

• Ścianach masywnych i murowanych wewnątrz budynków.
• Ścianach przeciwpożarowych wymagających odporności ogniowej EI120.
• Szachtach i obudowach instalacyjnych.
• Budynkach mieszkalnych, biurowych, usługowych i przemysłowych.
• Pomieszczeniach technicznych wymagających dostępu rewizyjnego do instalacji.

Parametry techniczne

• Producent: FF Systems
• System: F5 BMW

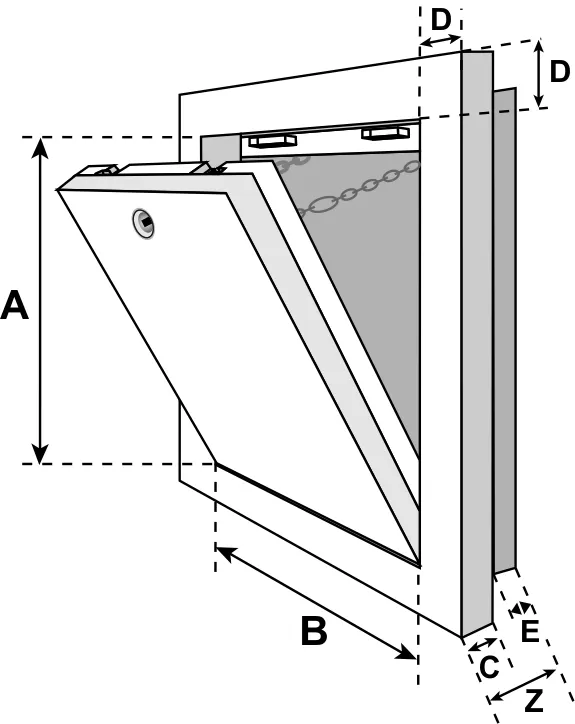

• Wymiar nominalny: 600 × 600 mm
• Klasa odporności ogniowej: EI120
• Klasa dymoszczelności: Sa, S200
• Materiał ramy: profile aluminiowe
• Wypełnienie: płyta gipsowo-kartonowa DF (GKF)
• Grubość wkładki: 40 mm
• Szerokość szczeliny między ramą a skrzydłem: 1,5 mm
• Mechanizm otwierania: dwa ukryte zamki zapadkowe
• Zabezpieczenie skrzydła: dwa łańcuszki zabezpieczające
• Miejsce montażu: ściany masywne
• Opcjonalne wyposażenie: dodatkowy zamek

Zalety produktu

• Odporność ogniowa EI120.
• Dymoszczelność Sa i S200.
• Solidna konstrukcja z profili aluminiowych.
• Ognioodporna wkładka GKF o grubości 40 mm.
• Szybki i łatwy montaż.
• Jednopłaszczyznowy montaż w ścianach masywnych.
• Wygodne otwieranie poprzez naciśnięcie.
• Dodatkowe zabezpieczenia skrzydła.
• Możliwość wykończenia płytkami ceramicznymi zgodnie z zaleceniami producenta.
• Estetyczne wykończenie powierzchni ściany.

Dokumentacja techniczna

• Krajowa Ocena Techniczna ITB-KOT-2020/1581, wydanie 2.
• Krajowy Certyfikat Stałości Właściwości Użytkowych nr 020-UWB-2846/W.

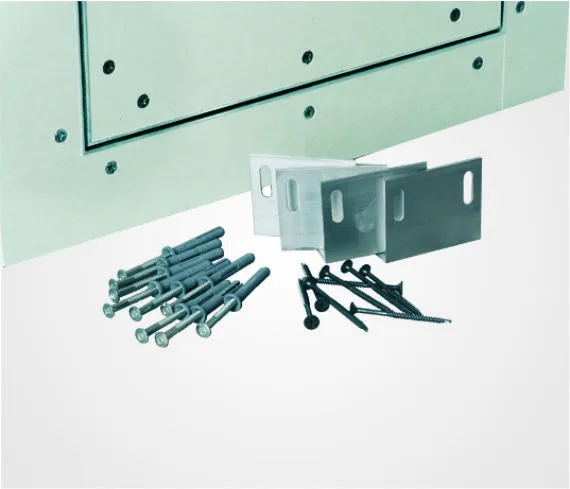

Uwaga: Przed montażem należy sprawdzić wymagania dotyczące konstrukcji i grubości ściany oraz przygotowania otworu montażowego zgodnie z instrukcją producenta.
