Klapa rewizyjna przeciwpożarowa EI120 200x200 mm do sufitów G-K – System F6

Klapa rewizyjna przeciwpożarowa System F6 EI120 o wymiarach 200 × 200 mm przeznaczona jest do montażu w nienośnych sufitach podwieszanych z płyt gipsowo-kartonowych. Umożliwia wygodny dostęp do instalacji technicznych znajdujących się nad sufitem, zapewniając ochronę przeciwpożarową zgodnie z wymaganiami systemu.

Solidna konstrukcja aluminiowa, ognioodporne wypełnienie oraz wygodny mechanizm otwierania sprawiają, że klapa stanowi praktyczne rozwiązanie do wykonywania otworów rewizyjnych w sufitach wymagających odporności ogniowej EI120.

Opis produktu

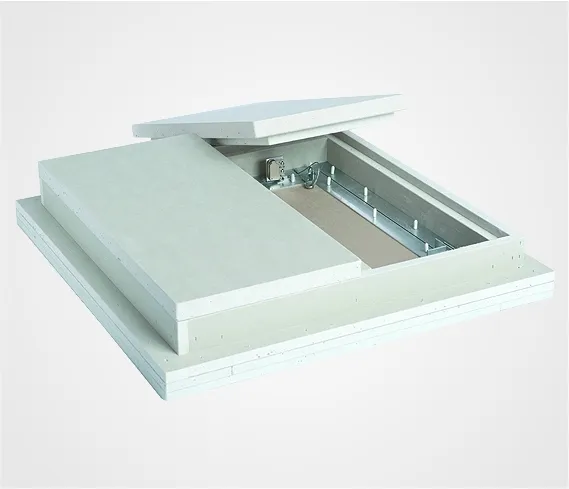

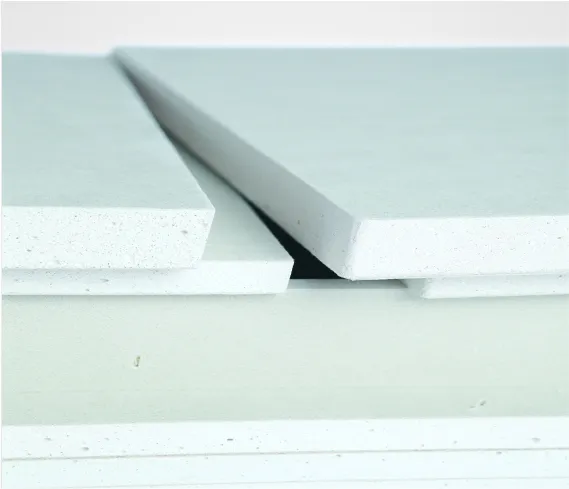

Klapa rewizyjna System F6 wykonana jest z profili aluminiowych oraz wkładki z ognioodpornej płyty gipsowo-kartonowej typu DF (GKF) o grubości 40 mm.

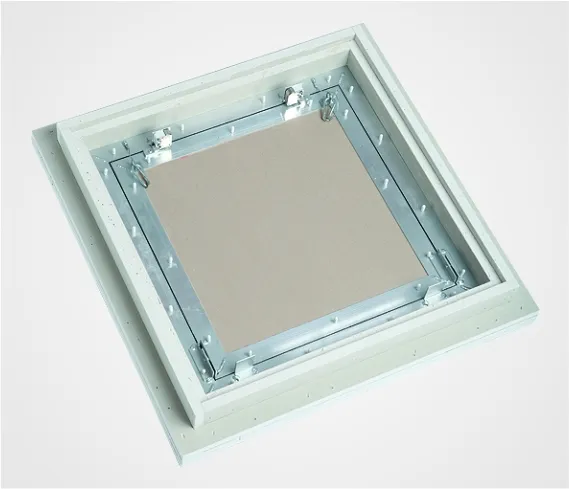

Rama zewnętrzna oraz rama skrzydła składają się z czterech elementów połączonych specjalną metodą spawania, zapewniającą stabilność całej konstrukcji.

Tylna nakładka przeciwpożarowa stanowi dodatkowe zabezpieczenie zapewniające wymagane właściwości ogniowe.

Klapa posiada dwa zabezpieczenia chroniące skrzydło przed przypadkowym wypadnięciem. Po każdym otwarciu należy ponownie zamocować zabezpieczenia zgodnie z instrukcją producenta.

Pomiędzy ramą a skrzydłem znajduje się szczelina o szerokości 2,5 mm, wypełniona na całym obwodzie piankową uszczelką przeciwpożarową.

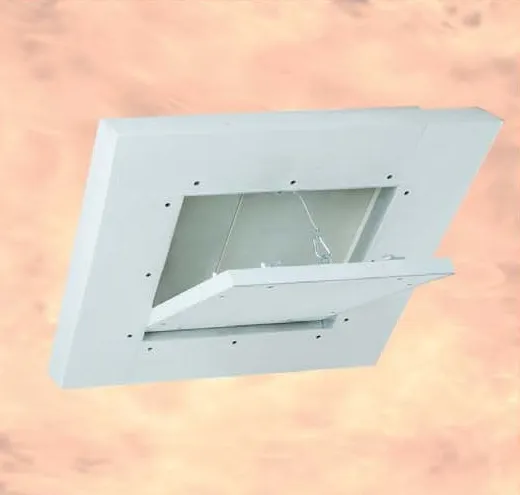

Dwa ukryte zamki zapadkowe umożliwiają wygodne otwieranie klapy poprzez naciśnięcie jej powierzchni.

Zakres zastosowania

Klapa rewizyjna przeciwpożarowa EI120 przeznaczona jest do montażu w nienośnych sufitach gipsowo-kartonowych wymagających ochrony przeciwpożarowej.

Znajduje zastosowanie między innymi w:

• Sufitach podwieszanych wykonanych z płyt gipsowo-kartonowych.
• Zabudowach sufitowych wymagających odporności ogniowej EI120.
• Przestrzeniach nad sufitami, w których znajdują się instalacje techniczne.
• Budynkach mieszkalnych, biurowych, usługowych i użyteczności publicznej.
• Pomieszczeniach technicznych wymagających dostępu rewizyjnego.

Klapa powinna być montowana zgodnie z instrukcją producenta oraz wymaganiami dotyczącymi konstrukcji sufitu.

Parametry techniczne

• Producent: FF Systems
• System: F6
• Wymiar nominalny: 200 × 200 mm
• Klasa odporności ogniowej: EI120
• Materiał ramy: profile aluminiowe
• Wypełnienie: płyta gipsowo-kartonowa DF (GKF)
• Szerokość szczeliny między ramą a skrzydłem: 2,5 mm
• Mechanizm otwierania: dwa ukryte zamki zapadkowe
• Zabezpieczenie skrzydła: dwa zabezpieczenia przed wypadnięciem
• Miejsce montażu: nienośne sufity gipsowo-kartonowe
• Opcjonalne wyposażenie: dodatkowy zamek

Najważniejsze zalety

• Odporność ogniowa EI120.
• Wytrzymała konstrukcja z profili aluminiowych.
• Ognioodporne wypełnienie z płyt gipsowo-kartonowych.
• Szybki i łatwy montaż.
• Możliwość montażu jednopłaszczyznowego w suficie G-K.
• Wygodne otwieranie poprzez naciśnięcie.
• Zabezpieczenia zapobiegające przypadkowemu wypadnięciu skrzydła.
• Estetyczne wykończenie powierzchni sufitu.
• Dostęp do ukrytych instalacji bez konieczności demontażu zabudowy.

Dokumentacja techniczna

• Krajowa Ocena Techniczna ITB-KOT-2020/1581, wydanie 2.
• Krajowy Certyfikat Stałości Właściwości Użytkowych nr 020-UWB-2846/W.

Uwaga: Przed montażem należy sprawdzić wymagania dotyczące grubości i konstrukcji sufitu, wymiarów otworu montażowego oraz sposobu mocowania zgodnie z instrukcją producenta.
